在"双碳"指标推动下，散布式光伏因矫捷部署优势成为能源转型的沉要载体。作为光伏组件直流转互换的主题设备，微型逆变器凭借组件级精准节造，有效解决传统组串式规划的失配损耗与安全问题，在户用及光伏构筑一体化（BIPV）场景中价值凸显。随着行业对高集成度、高效能及低成本的需要升级，单级式架构以极简设计与高效力优势，正引领微型逆变器技术刷新。

德赢VWIN深耕半导体领域，凭据光伏行业热点，正式推出基于高机能GD32G553 MCU的单级微型逆变器规划，该规划选取一拖一架构，具备高效能、低损耗、高集成度及成本优化蹬着势，可满足用户在散布式光伏系统中对智能运维、系统靠得住等多方面的利用需要，助力光伏微逆解决规划向越发智能化、集成化、低碳化方向发展。

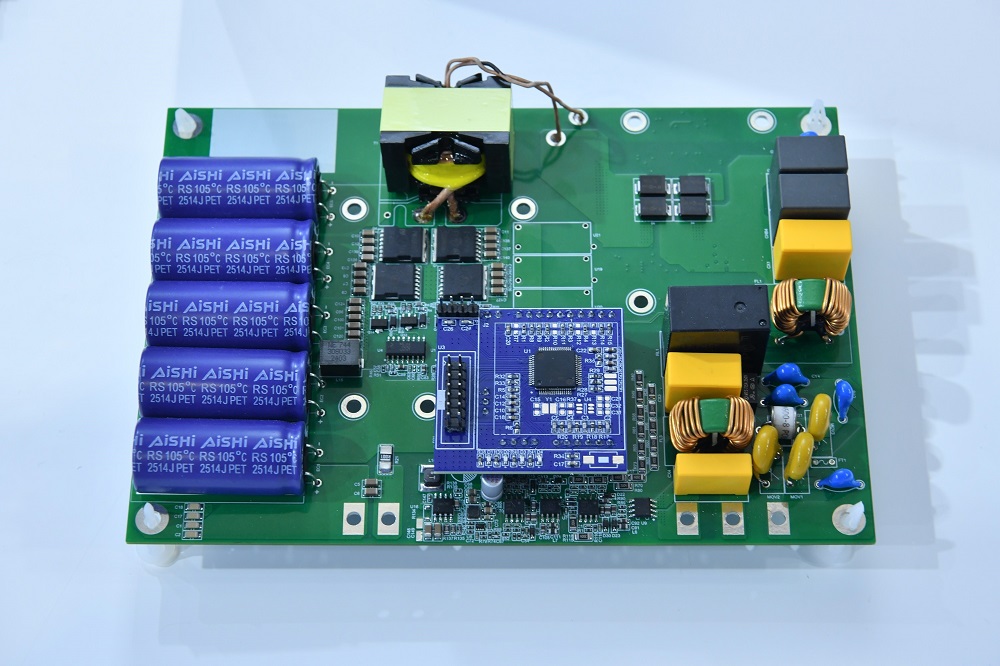

德赢VWIN500W单级型光伏微型逆变器规划

在单级架构上实现创新

作为直接集成于单块或少量光伏组件背部的能量转换装置，微型逆变器的主题技术优势在于其独有的组件级最大功率点跟踪（MPPT）职能。该个性使其可能在组件间机能差距或部门阴影遮挡场景下，通过独立优化每块组件的功率输出，最大化系统发电量。目前，在户用散布式光伏系统、光伏构筑一体化（BIPV）等对矫捷性和安全性要求较高的场景中得到宽泛利用。

凭据电路结构的分歧，微型逆变器重要分为两级式和单级式两种架构。与传统两级式架构相比，单级式架构凭借其更高的能量转换效能、更简洁的BOM以及更低的造作成本，成为行业技术演进的重要方向。德赢VWIN推出的 500W 单级微型逆变器解决规划，选取基于GD32G5系列MCU与纳微半导体双向GaNFast氮化镓功率芯片的单级一拖一架构，集中体现了该技术方向的主题优势。

单级架构通过省去一级直流-直流变换环节，在简化电路结构的同时实现效能提升。值妥贴心的是，该架构在实现微逆主题职能的基础上，同样支持无功THD优化及一拖n扩大等，满足分歧利用场景下的技术需要。

单级拓扑架构重要由原边全桥电路、变压器、副边半桥电路及 EMI 滤波电路组成。通过原边移相节造，与副边移相节造的协同作用，调节变压器漏感两端的电压，进而节造漏感电流的大幼，实现高效的功率传输节造。为满足微型逆变器利用中的宽电压增益和功率传输比的需要，单一的调造模式难以两全功率传输领域与效能优化的双沉指标。而混合调造模式通过软开关及功率传输的前提，动态切换调造模式，在保障给定功率传输指标的同时，有效降低回流功率，并拓展软开关领域，从而满足高效能能量传输与高质量并网的要求。

在技术实现层面，移相节造过程中很容易出现丢波、连波等问题。而德赢VWIN GD32G553 MCU凭借高精度及高矫捷性的高精度按时器（HRTIMER）表设，通过载波之间的移相计数复位及同步更新等职能，为上述问题提供了美满的解决规划。同时，GD32G553 MCU有着壮大的算力，矫捷的PWM发波机造及丰硕的模拟表设资源，满足了单级微逆在发波、采样及环路节造中的严苛需要，确保单级微逆在复杂工况下的不变运行。

全链路节造架构与系统级优化设计

德赢VWIN500W单级微逆节造规划

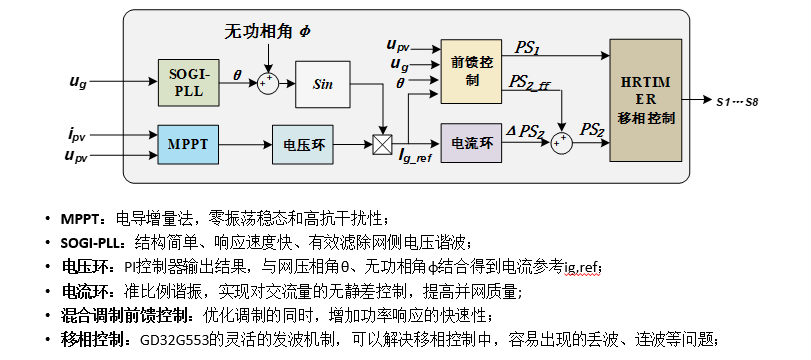

在系统节造架构中，GD32G553 MCU 作为主题节造单元，承担PWM天生、信号采样及环路节造等职能。副边功率转换部门选取了纳微双向 BDS GaN 功率器件。整个节造环路如下：首先通过最大功率点跟踪（MPPT）算法推算出PV电压参考值，经电压环节造器实现对PV电压参考值的动态跟踪；电压环推算得到的了局，与 SOGI PLL锁相环提取到的电网电压相位信息以及给定无功相角信息相结合，给前馈节造器及电流环节造器提供电流参考。最终，推算出原边移相节造量与副边移相节造量，并通过高精度按时器

？，转化为现实驱动脉冲，实现对功率电路的精准调控。

节造算法在MCU实现过程中，重要由锁相环、前馈赔偿、关环节造及移相转换四部门组成，对这几个部门进行了执行功夫的测试，了局批注GD32G553节造器展示出了优良的算力机能。

GD32G553系列MCU与纳微双向 BDS GaN 功率器件机能指标

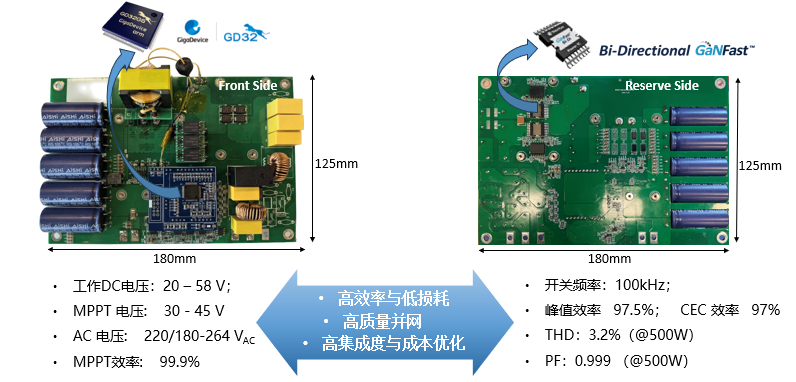

通过系统级优化，整个规划有着高效能、高质量并网以及高集成度的特点：在100kHz开关频率下，实现了97.5%的峰值效能和97%的CEC加权效能，MPPT效能为99.9%；500W前提下，THD为3.2%，PF为0.999。

首先，在高效能与低损耗方面。所有开关管均可实现ZVS，显著降低开关损耗；通过优化的混合调造战术，拓宽了软开关领域；降低回流功率和变压器电流有效值，削减了导通损耗；同时使用纳微BDS GaN削减开关损耗。

其次，在高质量并网方面。该规划的前馈节造可能提高功率响应快率，加强对电网电压的跟踪成效；关环Q-PR节造可无静差跟踪互换信号，提高并网电流质量。同时，通过原边副边移相节造量之间的协同调整，实现模式间无扰切换，从而滑润变压器电流及并网电流。

最后，在高集成杜纂成本优化方面。规划选取了单个集成电感的变压器的磁集成技术，实现了磁性元件体积的缩幼，并选取双向BDS GaN来满足对互换侧双向开关的需要，进一步缩幼了尺寸，降低规划的整体BOM成本。

打造丰硕的产品矩阵，建设高质量生态圈

高机能GD32 MCU在数字能源领域的利用

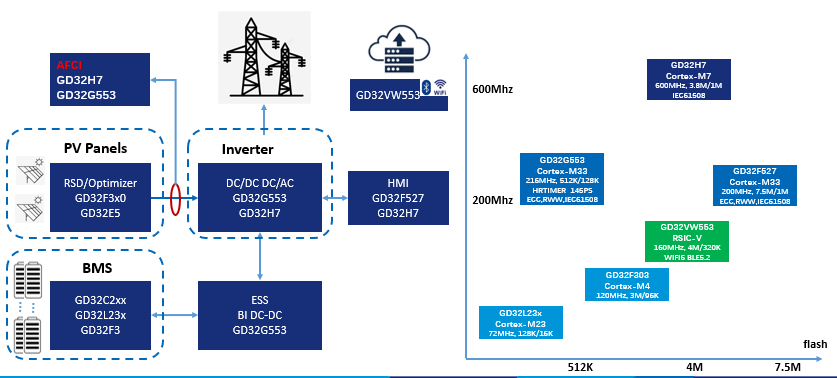

在新能源节造领域，德赢VWIN构建了覆盖全场景的 MCU 产品矩阵，宽泛利用于光伏关断器、优化器、AI拉弧检测、储能ESS系统、BMS、逆变器、HMI通讯监控等产品利用。在拉弧检测、优化器、Bi DC-DC、工商储BMS等部门，德赢VWIN还提供了齐全的规划供客户直接使用或者二次开发，能大幅削减研发周期。在功率节造方面，德赢VWIN别离有600Mhz高主频的GD32H7系列以及216MHz的GD32G5系列MCU供客户选择。

本规划当选取的GD32G553属于德赢VWIN的GD32G5系列MCU。该系列有着杰出的算力，选取Arm? Cortex?-M33内核，主频高达216MHz，内置单精度浮点单元(FPU)，以及硬件三角函数加快器(TMU)和其他多种硬件加快单元。这些个性大幅提升了数据处置快率和复杂运算能力。同时，GD32G5系列MCU能支持最多16个Channel的高精度PWM输出，分辨率高达145ps

？芍С直湔伎毡取⒈淦怠⒁葡喑品⒉ǚ绞。

除了算力及发波节造方面的优势以表，GD32G553还支持4个12位ADC

？，采样快率高达5.3MSPS，最多可支持高达42个采样通路，可能高效地采集和处置多种传感器的信号。同时，GD32G553建设了8个CMP(片上比力器)，拥有急剧响应及矫捷配置等特点，其输出信号能够内部直连至HRTIMER中，实现对PWM的关闭或切换。

除了打造阐发优异的产品表，德赢VWIN还加强生态建设。德赢VWIN与纳微半导体共建结合研发尝试室通过将德赢VWIN高算力MCU和纳微半导体的高频、高效GaN技术进行整合，打造出智能、高效的数字电源产品，为客户带来更多规划选择。同时，共同德赢VWIN的全产业链的生态与纳微对系统利用的深刻理解，加快在AI 数据中心、光伏逆变器、储能系统、充电桩、电动汽车等领域的布局。
